Apresentação técnica · 19 de outubro de 2026

Dossiê de homologação no modelo da concessionária

O Hora Solar emite memorial, unifilar, trifilar, planta e formulários de acesso a partir do cadastro do projeto, com a identidade da IdealTech. Esta página reúne os documentos gerados na conta da parceria.

Projeto-piloto 11 · Equatorial · Maceió · 4,34 kWp

Ver os documentos ↓

01 · escopo

Recorte desta apresentação

O memorial descritivo acompanha o modelo oficial de cada concessionária — Equatorial NT.00020 Anexo III, Energisa NDU-013 e Celesc I-432.0004.Alinhamento técnico · outubro de 2026 · conta IdealTech em horasolar.com

02 · pacote

Documentos emitidos pelo gerador

em produçãoMemorial no modelo da concessionária

Equatorial Anexo III NT.00020 · Energisa NDU-013 · Celesc I-432.0004 §5.2.4.1.

em produçãoUnifilar com N inversores e string por MPPT

Dois Huawei 50 kW, MPPT × 2, 12 módulos por string, carimbo da IdealTech.

em produçãoTrifilar Energisa e Equatorial

Fases R, S, T e N da saída CA até proteção, medição e ramal.

em produçãoPlanta georreferenciada NT.00020

Mapa OSM, UTM 25S, norte, escala 200 m, via pública, ponto de derivação e arranjo no telhado.

em produçãoMarca, modelo e bitola

Módulo, inversor e condutores entram no memorial e no unifilar a partir do cadastro.

em produçãoLogo e cabeçalho da empresa

Cada PDF sai com a marca IdealTech, titular, UC, responsável técnico e ART.

em produçãoDocumentos no topo da ficha

O aviso de impeditivo suspende o protocolo e mantém os PDFs disponíveis para conferência.

03 · equatorial

Anexo III da NT.00020

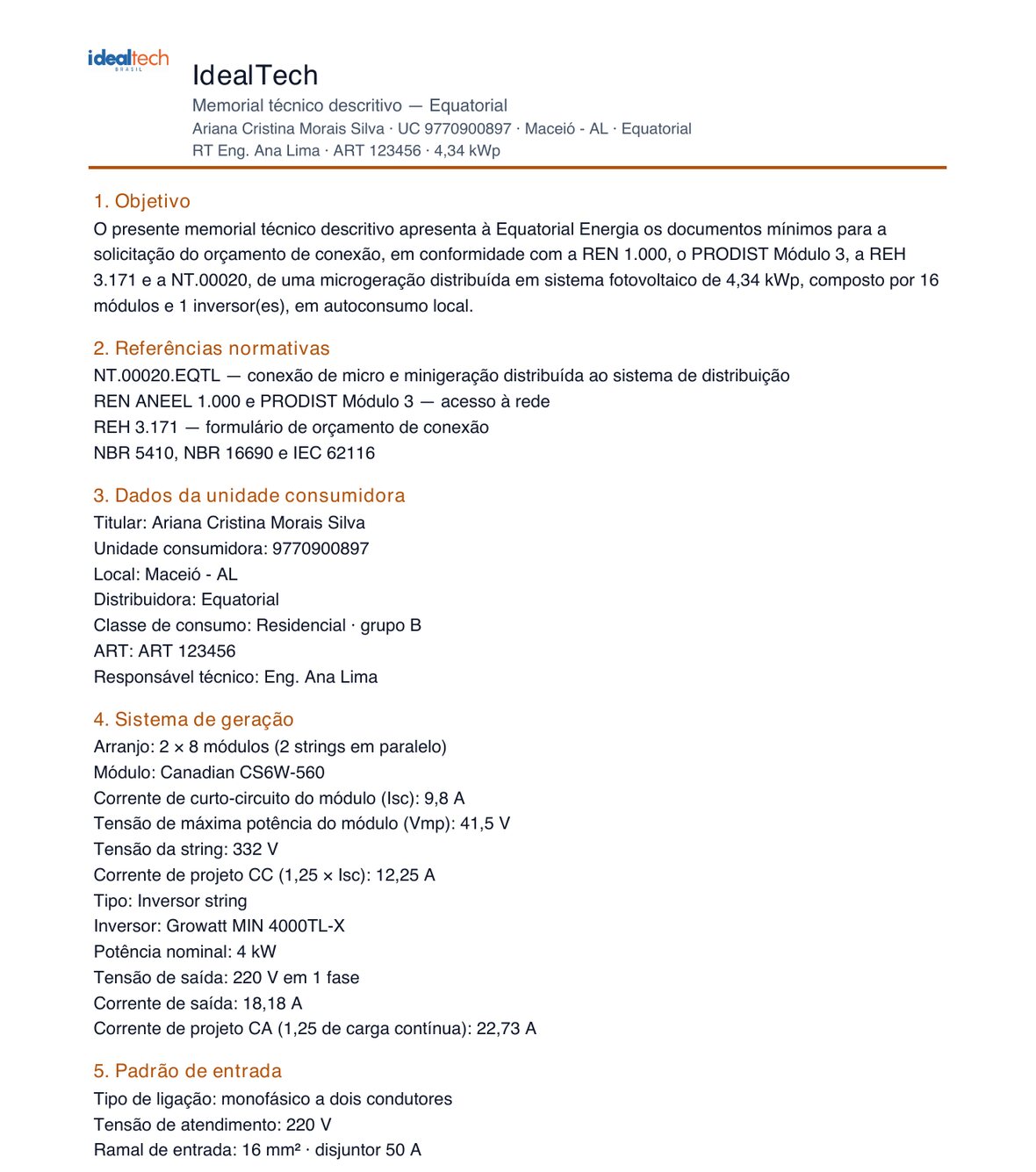

Memorial técnico descritivo do projeto 11 — Ariana Cristina Morais Silva, UC 97.709.008-97, Equatorial, Maceió, 4,34 kWp. O texto cita NT.00020, REN 1.000, PRODIST Módulo 3 e REH 3.171. Módulo Canadian e inversor Growatt vêm do cadastro. O Anexo I é a solicitação de orçamento, emitida em paralelo.

Memorial técnico descritivo — Equatorial · projeto 11

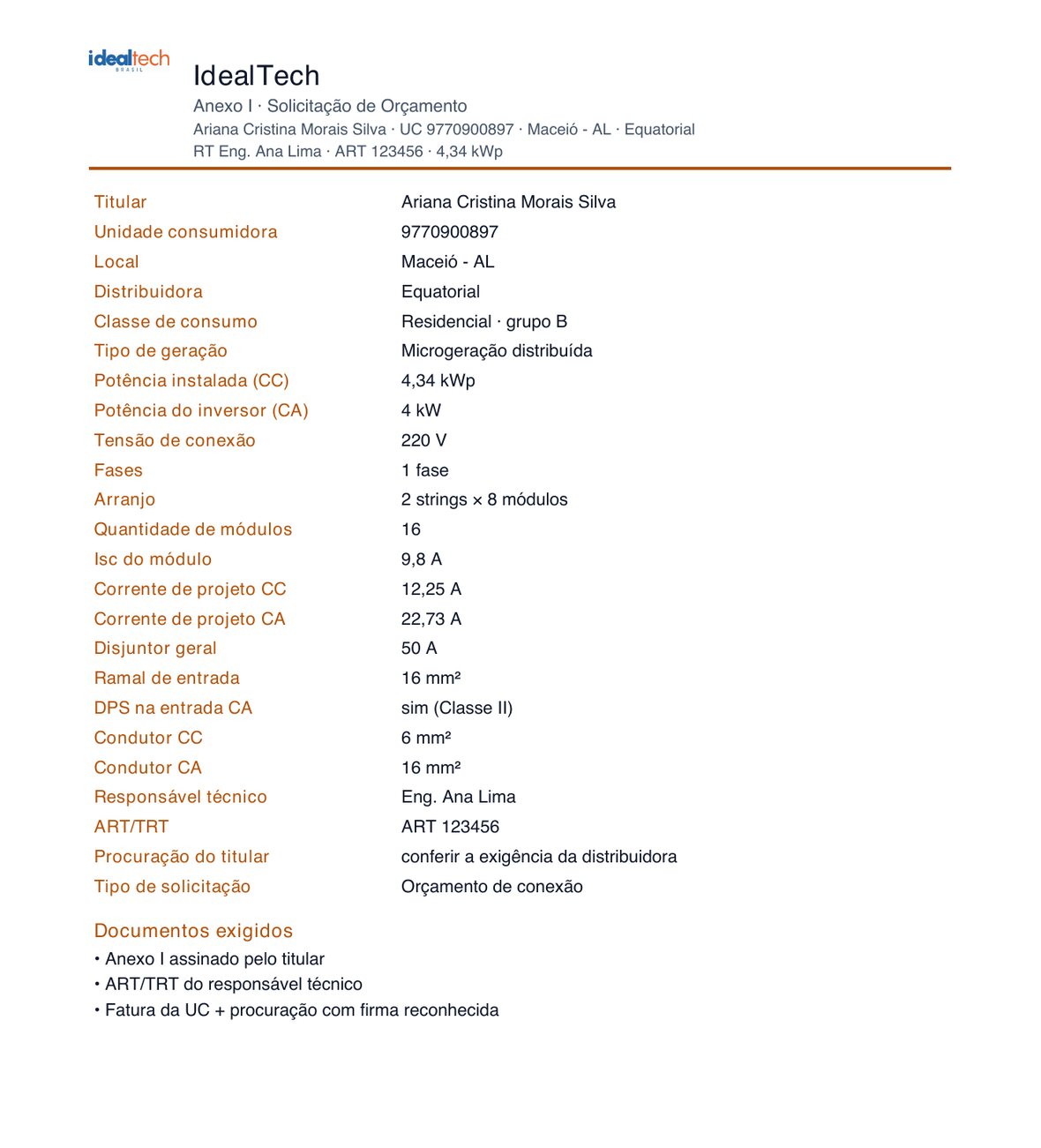

Anexo I Solicitação de Orçamento da Equatorial preenchido com titular Ariana Cristina, UC, potência 4,34 kWp e lista de documentos exigidos.

Anexo I — Solicitação de Orçamento, documento distinto do memorial descritivo

04 · energisa

NDU-013 e FOC

O memorial organiza normas, ponto de entrega, equipamentos e aterramento, conforme a NDU-013. O FOC é o formulário de acesso e permanece no pacote de anexos.

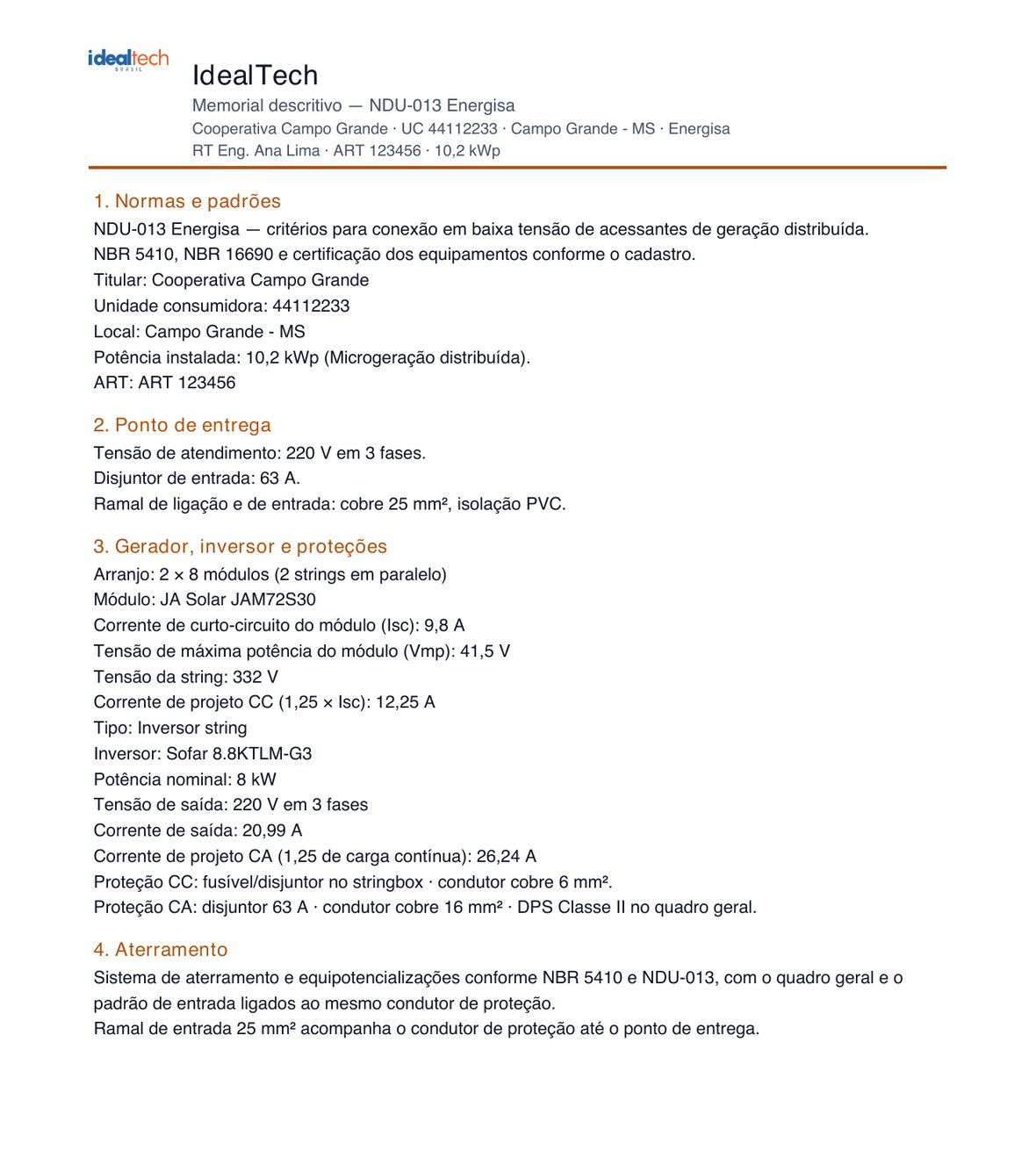

Memorial descritivo NDU-013 Energisa com seções Normas e padrões, Ponto de entrega, Gerador inversor e proteções, Aterramento.

Memorial — NDU-013

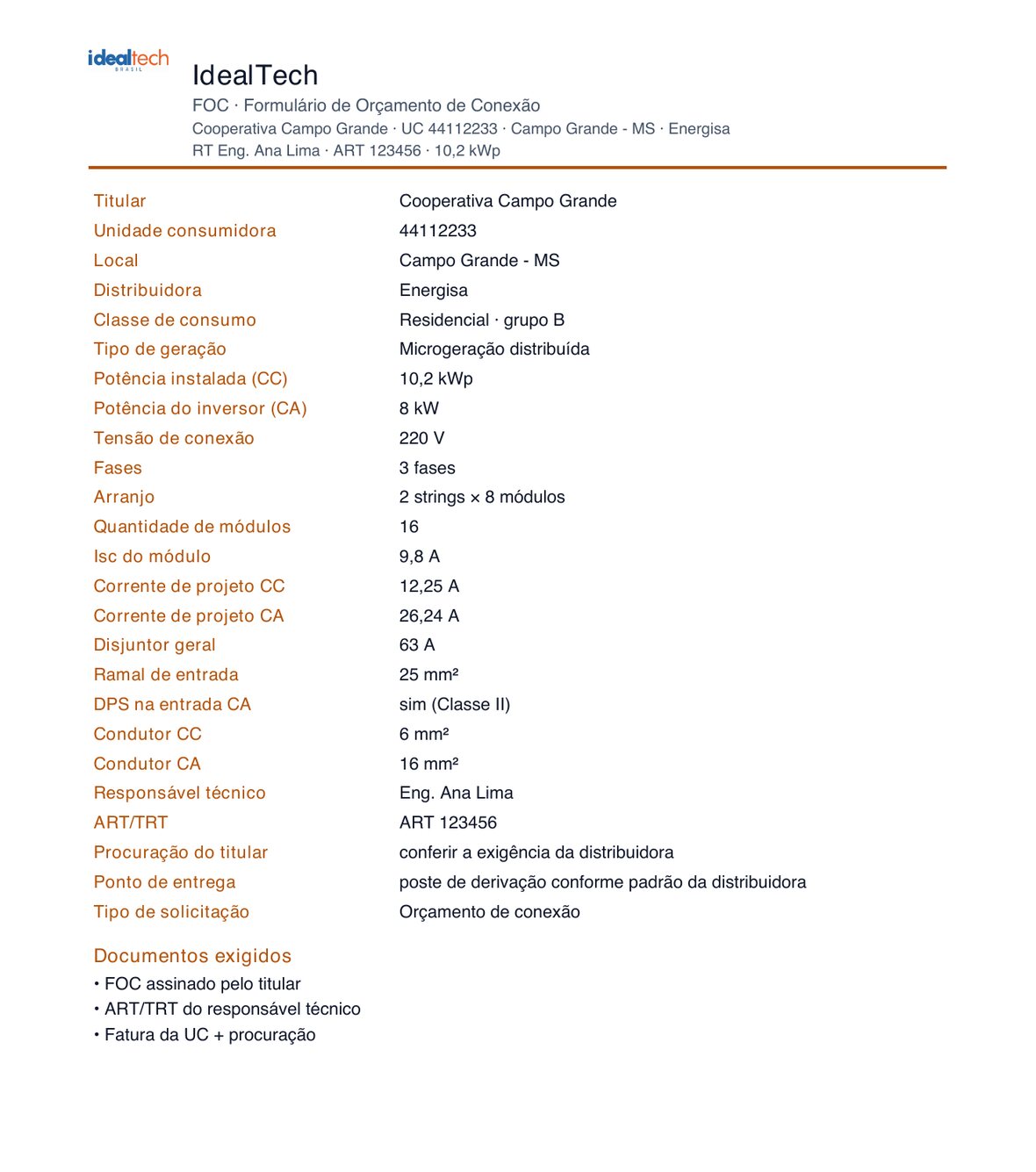

FOC Formulário de Orçamento de Conexão da Energisa preenchido, com documentos exigidos FOC assinado, ART e fatura.

Anexo — FOC

05 · celesc

I-432.0004 na micro e na mini

Na microgeração somente com inversor, sem transformador de acoplamento, o item 5.2.4.1 dispensa o memorial descritivo. Na minigeração, o PDF acompanha as seções da instrução: obra, entrada, equipamentos e proteção, com strings por MPPT.

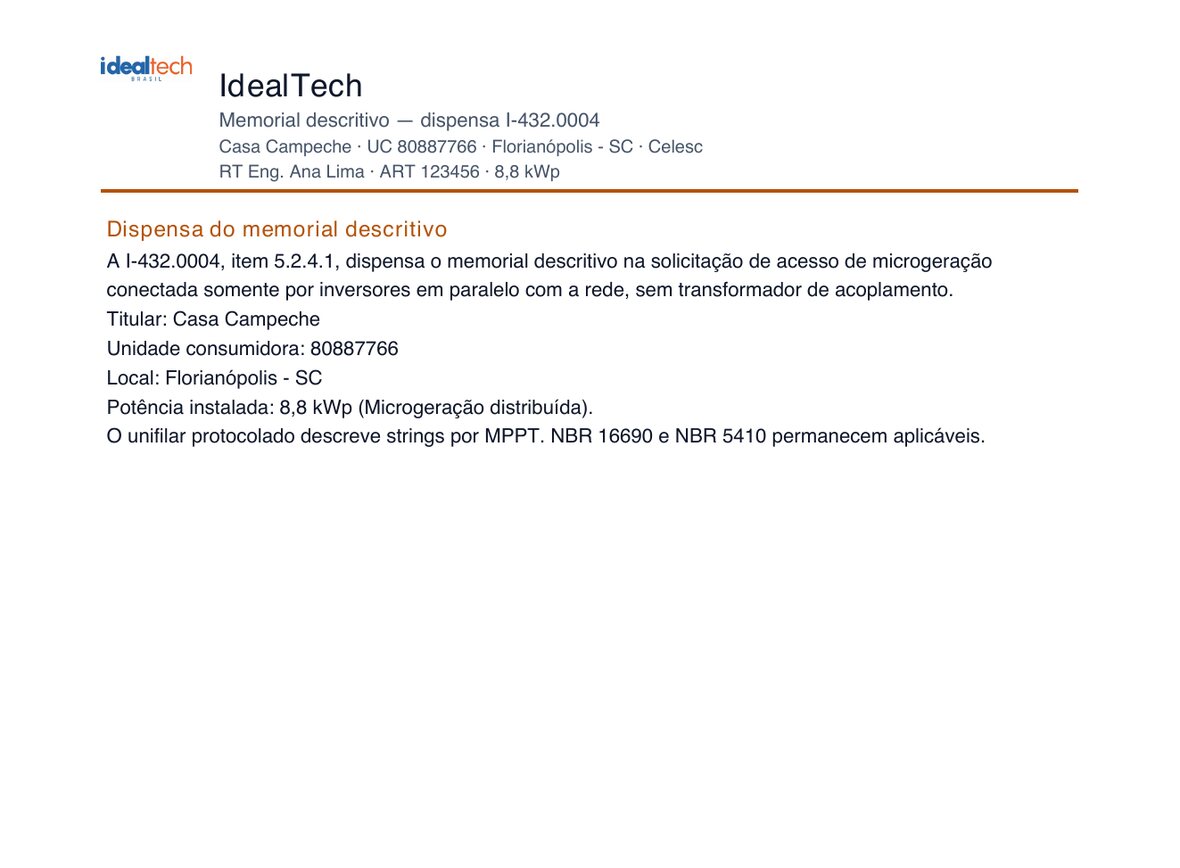

Memorial Celesc declarando dispensa I-432.0004 item 5.2.4.1 para microgeração de 8,8 kWp em Florianópolis.

Micro 8,8 kWp — dispensa 5.2.4.1

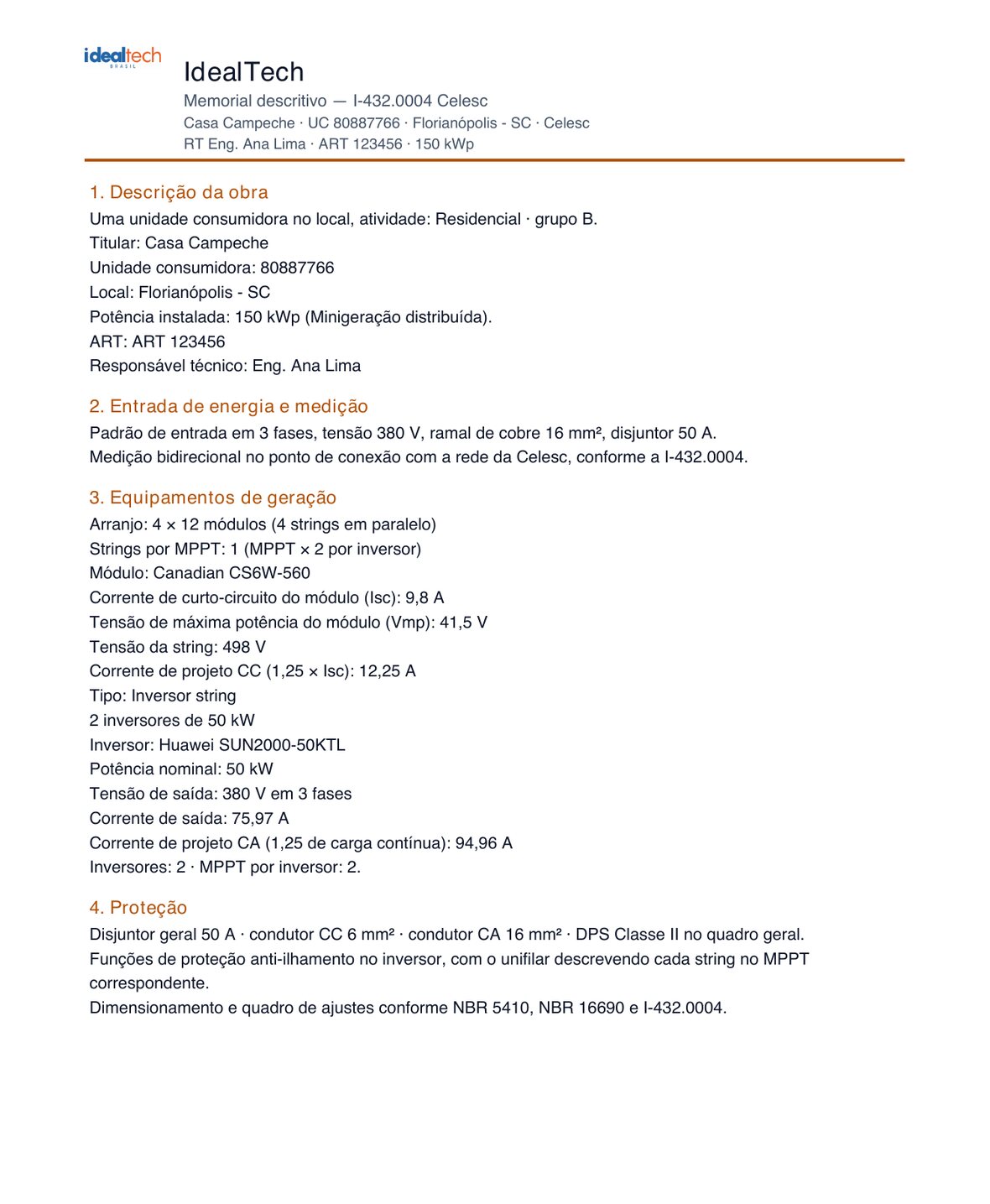

Memorial I-432.0004 Celesc para 150 kWp com 2 inversores Huawei 50 kW e strings por MPPT.

Mini 150 kWp — seções da I-432.0004

06 · unifilar

Inversores, strings por MPPT e carimbo

Exemplo de 150 kWp com dois inversores de 50 kW e 12 módulos por string. O desenho identifica Inversor 1 e Inversor 2, fases R S T N, bitolas à direita do cartão (fora do MPPT), memória de cálculo e o carimbo da IdealTech com ART.

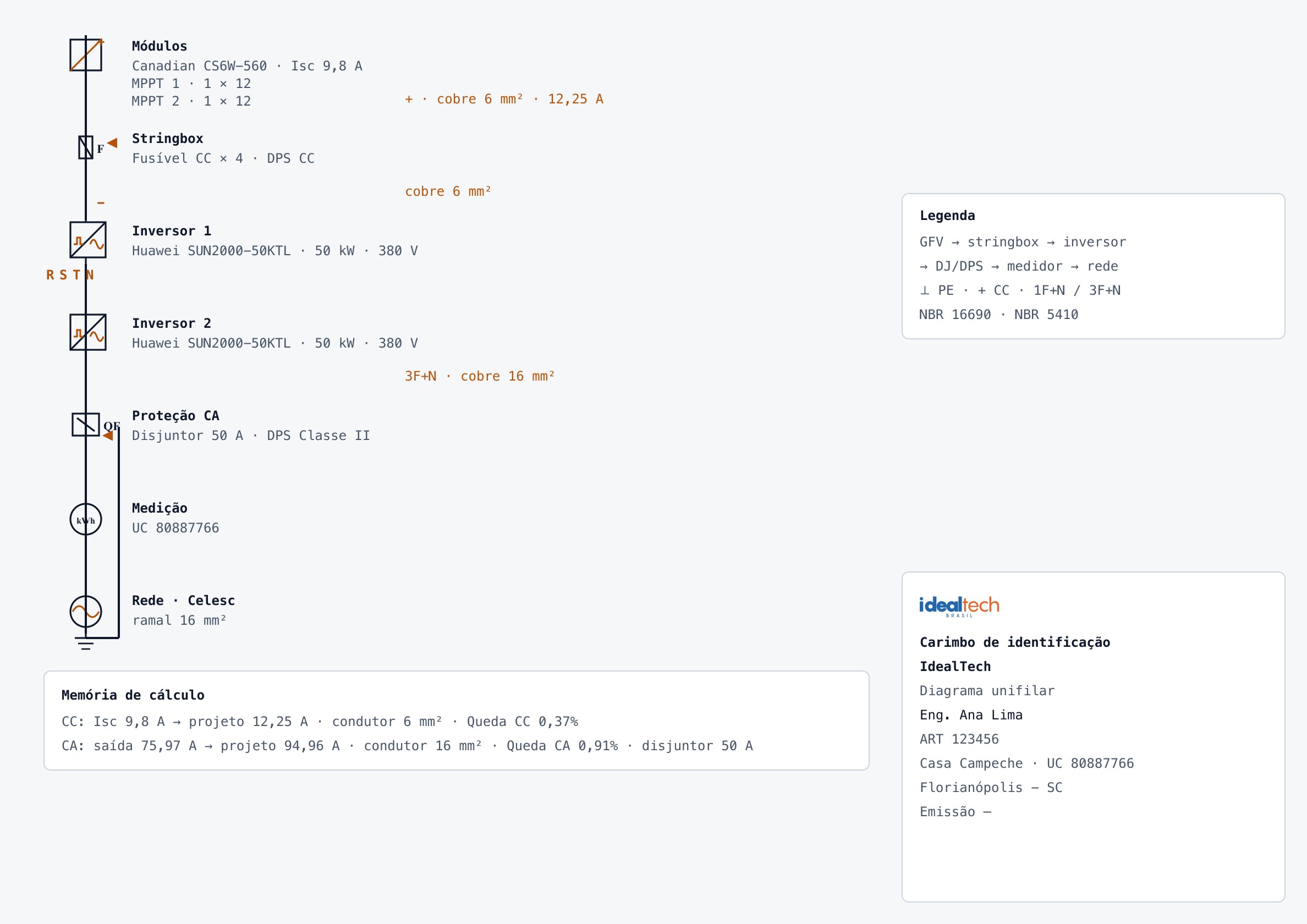

Diagrama unifilar com dois inversores Huawei SUN2000-50KTL, MPPT 1 e 2 com 12 módulos, bitolas ao lado da espinha, legenda, carimbo IdealTech e memória de cálculo.

Unifilar · Celesc · 150 kWp · 2 × Huawei SUN2000-50KTL · 12 módulos por MPPT · carimbo IdealTech

07 · trifilar

Fases R, S, T e N até o ramal

Energisa e Equatorial incluem o trifilar no pacote. Inversor, proteção, medição e ramal nas quatro fases, com bitola CA e disjuntor do cadastro.

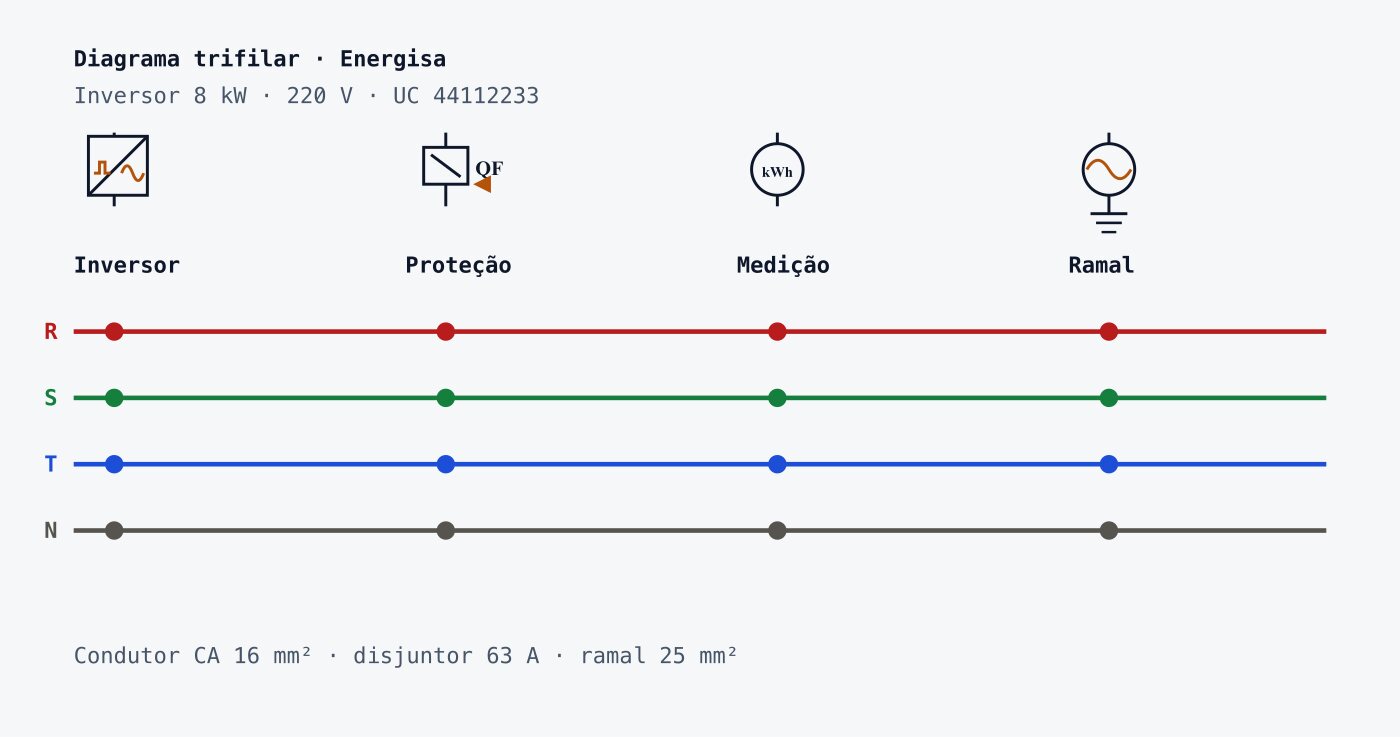

Diagrama trifilar Energisa com fases R vermelha, S verde, T azul e N cinza ligando inversor, proteção, medição e ramal.

Trifilar · Energisa · 8 kW · 220 V · disjuntor 63 A

08 · planta

Planta georreferenciada no modelo Equatorial

O dossiê em horasolar.com emite a planta georreferenciada: mapa OSM na escala da quadra, coordenadas UTM zona 25S, norte geográfico, escala 200 m, via pública, ponto de derivação da rede e o arranjo no telhado. Cabeçalho com a identidade da IdealTech. Referência NT.00020 Desenho 1.

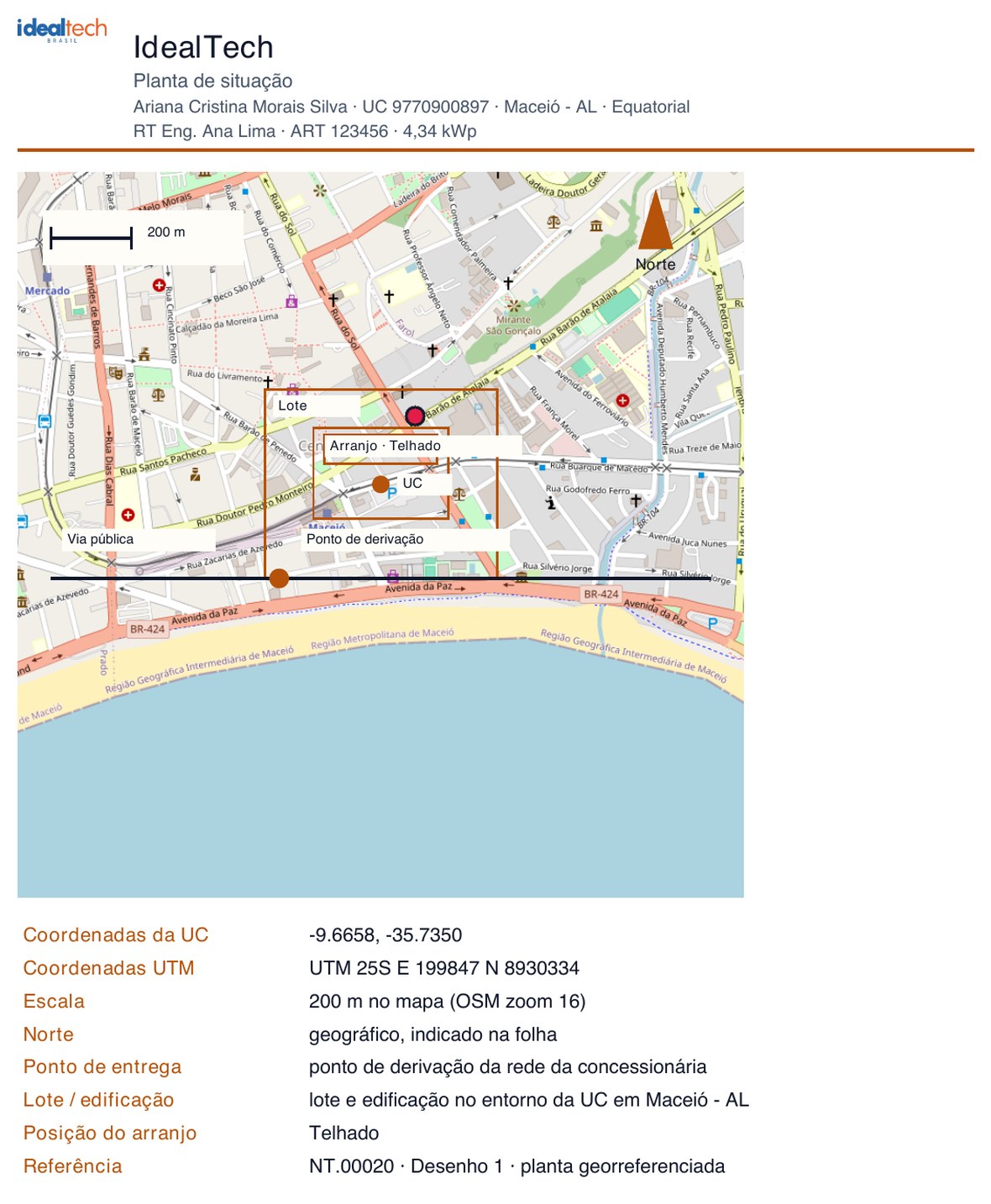

Planta de situação georreferenciada do projeto 11 em Maceió: mapa OSM, UTM 25S, norte, escala 200 m, via pública, ponto de derivação e arranjo no telhado.

Planta de situação · projeto 11 · Equatorial · UTM 25S E 199847 N 8930334

09 · ficha

Documentos no topo da ficha

O acesso aos PDFs permanece no topo da ficha do projeto. Um aviso de impeditivo suspende o protocolo e mantém memorial, unifilar e anexos disponíveis para conferência.

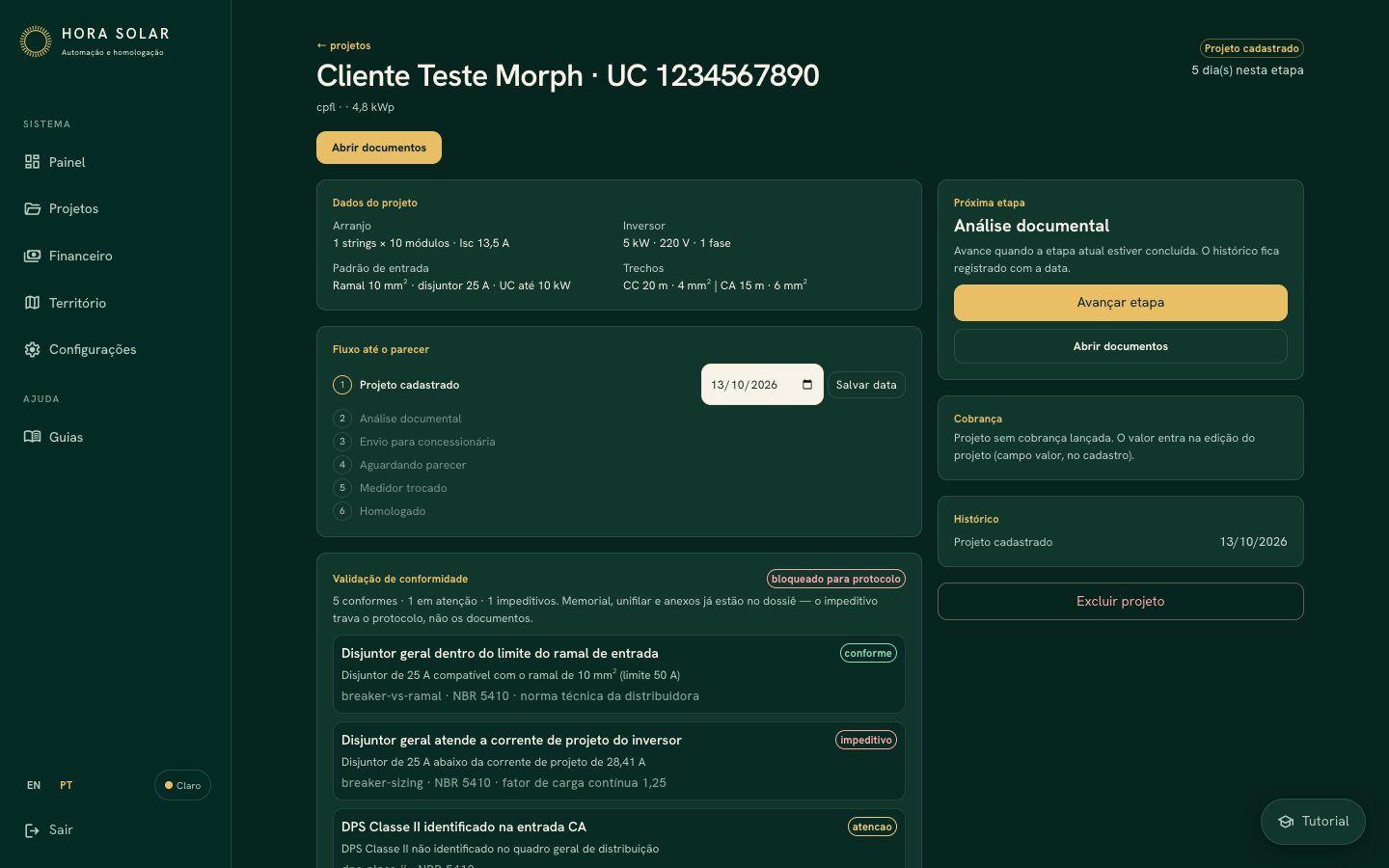

Ficha do projeto no Hora Solar com o botão Abrir documentos acima da dobra e o aviso de que o impeditivo trava o protocolo, não os documentos.

Ficha do projeto em horasolar.com

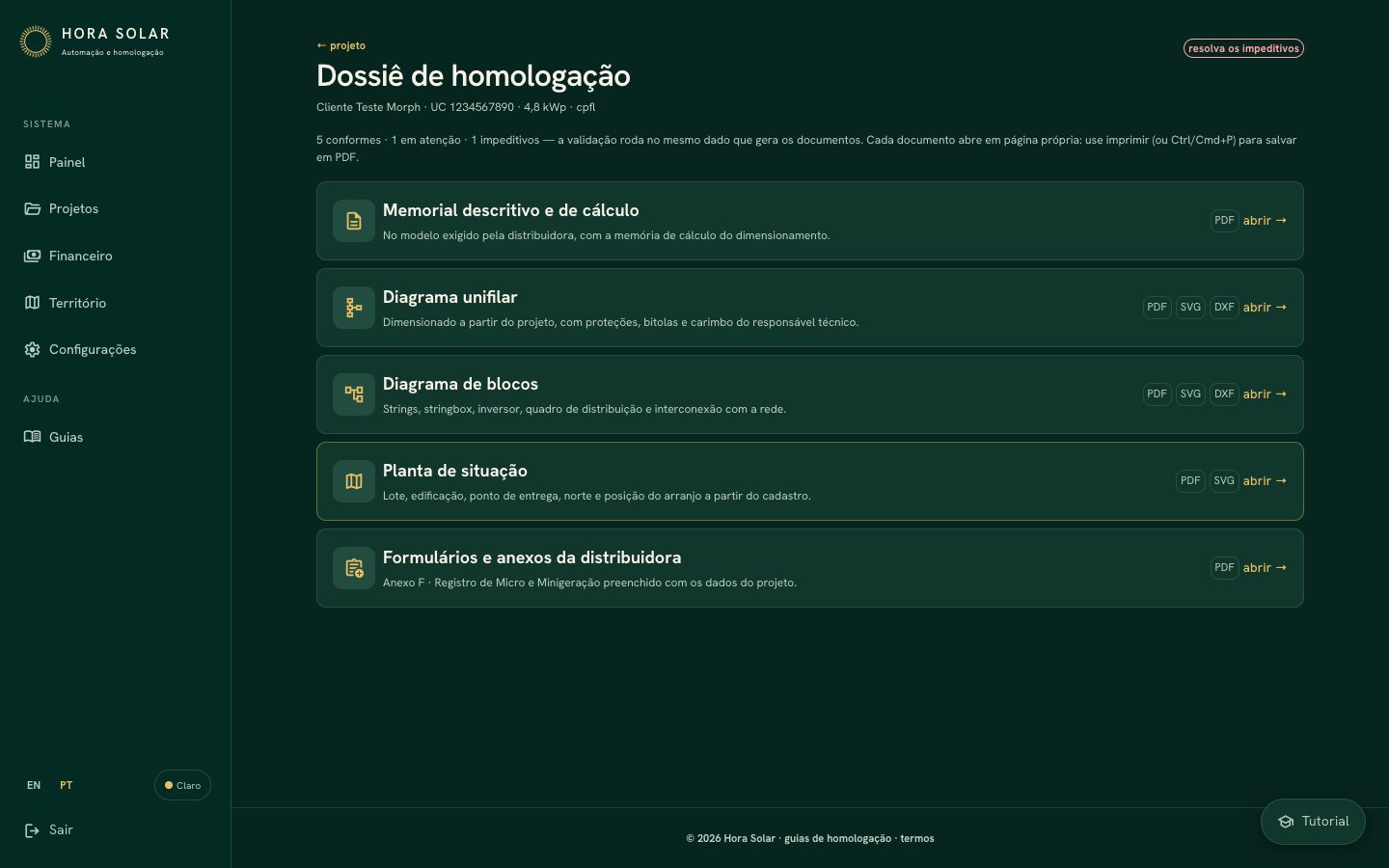

Lista do dossiê de homologação com memorial, unifilar, diagrama de blocos, planta de situação e formulários da distribuidora, cada um com PDF.

Dossiê · um card por documento
